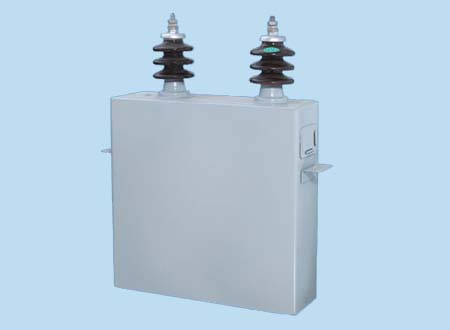

  • 产品名称: NOKBAM系列并联电容器高压
  • 浏览次数:

适用范围
NOKBAM系列高电压并联电容器主要适用于50Hz或60Hz交流电力系统中,提高功率因数。减少无功损耗,改善电压质量,充分发挥发电、供电设备效率等。是国家推荐的节能产品。

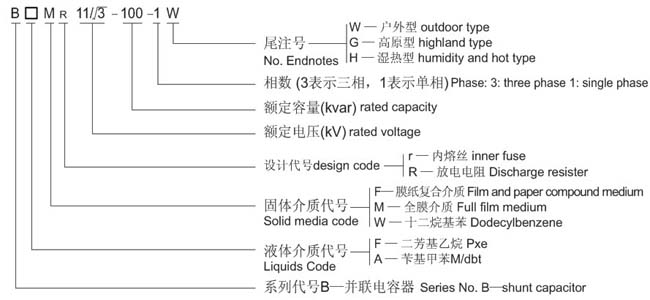

型号及含义


结构特征
1、电容器由箱壳和芯子组成,箱壳用薄钢板密封焊接制成,箱壳上焊有出线瓷套,箱壁两侧焊有供安装用的吊攀,一侧吊攀装有接地螺栓。
2、电容器芯子由若干个元件和绝缘件迭压而成,元件由作为极板的两张铝箔中间夹膜纸复合介质或全膜介质经绕卷压扁而成。芯子中的元件按一定的串、并联方式联接,以满足不同电压和容量的要求。
3、有内熔丝的电容器,每个元件均串有一根熔丝,当某个元件击穿时,与其并联的完好元件即对其放电,使熔丝在毫秒级的时间内迅速熔断,将故障元件切除,从而使电容器继续运行。三相电容器为星形接线。
4、液体介质在电容器中,用以浸渍固体介质和填充电容器内部的空隙,采用具有优良电气物理性能,并与电容器中其它材料具有良好的相溶性。

工作条件
1、海拔不超过1000m,环境温度-40/B,B类最高温度为+45℃。
2、安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性或爆炸性尘埃。
3、电容器应保证在良好通风条件下运行,不允许在密闭不通风的条件下运行。
4、电容器的接线应采用软导线,且整个回路应接触良好。

技术参数
额定电压:6.3kV、6.6kV、6.6/  3kV、10.5kV、11kV、11/  3kV、12kV、12/  3kV、19kV等;
额定容量:30~334kvar,其它电压等级和容量可特殊定货。
容量允许偏差:-5%~+10%;
损耗角正切值:膜纸复合介质tanδ≤0.08%、全膜介质tanδ≤0.05%;
耐电压:电容器极间应能承受交流2.15倍或直流4.3倍额定电压,历时10s无击穿或闪络;
绝缘水平:6kV等级30kV、10kV等级42kV交流试验历时1min无击穿或闪络。
自放电性能:内部装有放电电阻的电容器,断电后10min内剩余电压从  2Un峰值降至75V以下;
最高允许过电压:1.1倍额定电压时,每24小时中不超过8小时,1.15倍额定电压时,每24小时中不超过30分钟,1.2倍额定电压时不超过5分钟。1.3倍额定电压时不超过1分钟。
最大允许电流:允许电流不超过.3倍额定电流下运行,过渡过电流考虑过电压,电容正偏差以及谐波的影响最大不得超过1.43倍额定电流。
符合标准:产品符合国际GB/T 11024.1-2009及国际IEC60871-1:2005。
