  • 产品名称: NOKBKMJ低压自愈式电力电容器
  • 浏览次数:

主要用途与适用范围

NOKBKMJ低压并联电容器用于频率50Hz或60Hz低压电力系统设备的功率因数校正和电压波形的改善,适用于常规就地补偿和集中自动补偿及分相补偿,能够减少无功损耗、改善电压质量,是国家大力推荐的节能产品。
本产品符合标准:GB/T 12747-2004,IEC831-1/2

特 点
1、纯干式,可靠性高,寿命达到100000小时。
2、内置压力分离装置及放电电阻,防爆性能优,独特的顶盖式防爆结构,电容器失效时只表现为开路。
3、电容器顶部为防触电接线端子,结构新颖,便于接线及电容器之间组合,比如可以用15Kvar组合成任意15的倍数的容量,用10Kvar和12Kvar的电容器组合成22Kvar的电容器。
4、体积和重量大大减小,只相当于老产品的1/3。
5、外观漂亮,易于安装,铝质外壳,永不生锈。
6、电容芯子采用自愈式优质金属化聚丙烯薄膜。
7、电容器底部为M12或M16安装及接地螺栓。

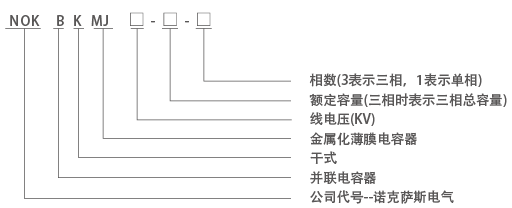

型号及含义

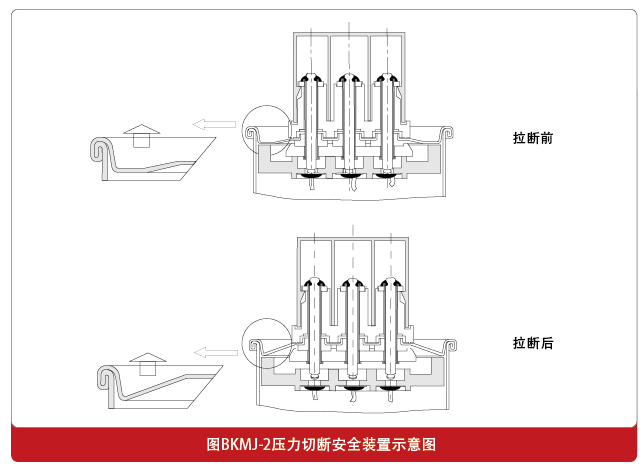

压力切断安全装置示意图

主要技术参数
1、额定电压:0.25KV、0.40KV、0.45KV、0.48KV、0.525KV、0.69KV等
2、额定频率:50/60Hz
3、额定容量:0.5~40Kvar
4、电容量容差:±5%
5、三相不平衡:≤1.1%
6、介质损耗:≤0.3W/Kvar
7、损耗角正切:tgδ≤0.1%(50Hz   Un   20℃)
8、极间耐压:2.15倍额定电压5秒,无永久性击穿或闪络。
9、绝缘水平:极壳间加电压:2倍额定电压加2KV或3KV取较高者,历时10秒,无击穿或闪络。
10、最高允许电压:1.1倍电压时,每24小时中不超过8小时;1.15倍电压时,每24小时中不超过30分钟;1.2倍电压时,不超过5分钟(持续);1.3倍电压时;不超过1分钟(持续)。
11、最大允许电流:允许不超过1.3倍额定电流下运行,考虑到过电压、电容正偏差及谐波的影响,过渡电流不超过1.43倍额定电流。
12、放电器件:内置放电电阻,电容器切断电源后放电3分钟降压至50V以下。
13、内部连接方式:△或Y型接法。

可靠性与寿命
1、在额定电压及标称类别温度下运行60000/5000小时,产品失效小于6%/0.5%(1PPM元件小时)满足美国电气工业协会EIA-456-A标准。
2、寿命:正常工作条件下寿命达到100000小时。
3、下列因素会影响电容器的使用寿命:
工作条件比使用条件所规定的更恶劣,尤其是温度过高,过电压时间过长;电网中谐波成份较大时;投切过于频繁时。
注意:若超出以上使用条件的情况或对寿命有特殊要求时,客户在订货时必须加以说明,我公司工程师会采取一定的技术手段为客户设计出最合适的产品

电容器的安全性
自放电性能:电容器有内置的放电电阻,使得电容器从电网中断开时,在3分钟内电压降到50V以下,不会对人员及其它设备和器件造成伤害。
绝缘性能:接线端与外壳间能承受3000VAC的电压,不会发生漏电。
防爆性能:电容器在出现故障时,不会发生燃烧或爆炸。当电容器出现故障时,电容器只表现开路,自动从电网中断开。

工作条件
1、海拔高度:≤2000m
2、环境温度:温度类别-25/C,最低温度-25℃,最高温度C类(最高不超过50℃,24小时温度平均40℃,一年内温度平均值不超过30℃)。电容器应保证在良好通风条件下工作。
3、最高允许湿度:90%
4、电容器从电源切除后一定要保证电容器剩余电压降至10%额定电压才允许再次投放,通常情况这个时间约200秒,所以控制器要选用带有切除后再投入有强迫延时的控制器,对于采用等电位投切控制器的可以不受此限。

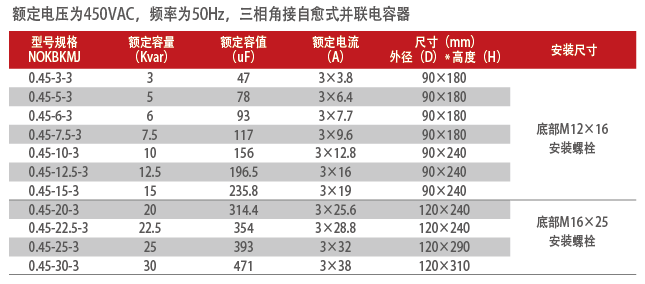

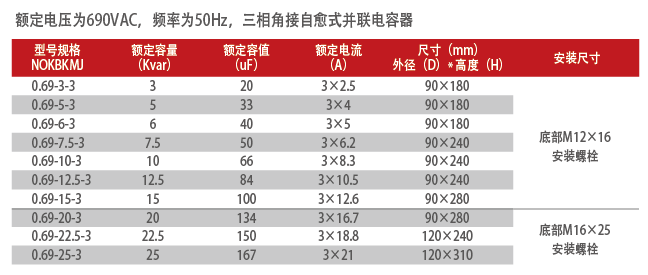

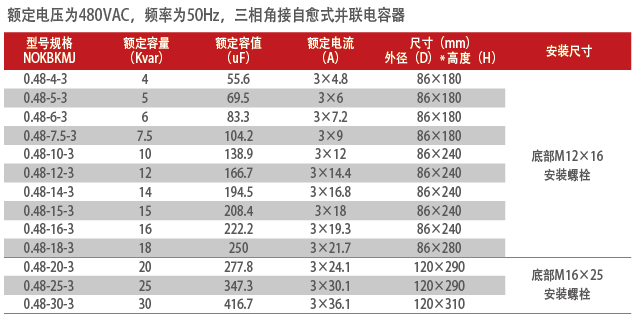

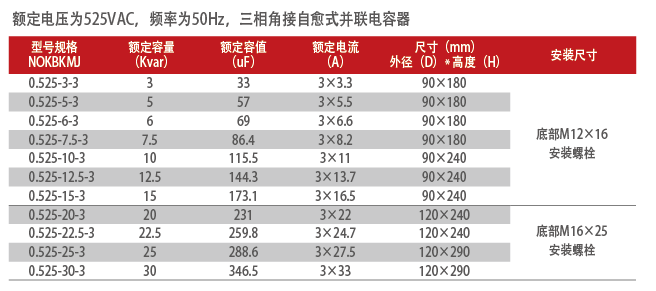

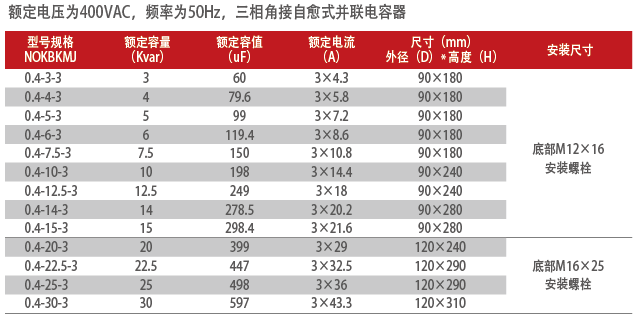

三相电容器主要规格型号

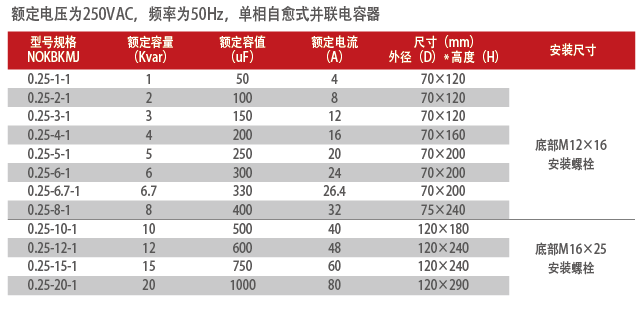

单相电容器主要规格型号

注:额定电压为280VAC、525VAC,频率为50HZ,单相自愈式并联电容器均可定制。

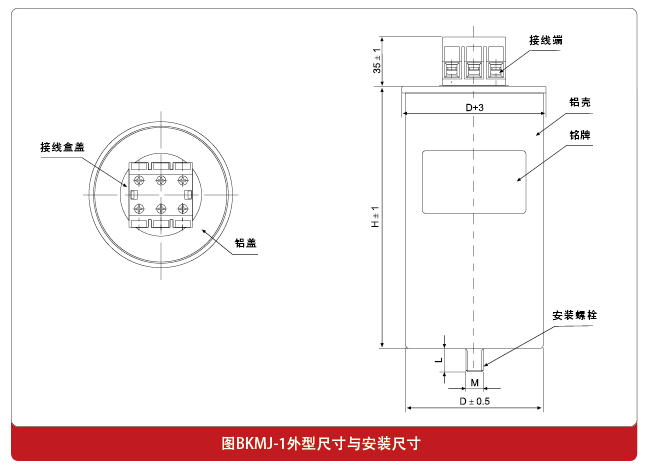

外形尺寸与安装尺寸
