  • 产品名称: NOKC1系列切换电容接触器 220V/380V
  • 浏览次数:

主要用途与适用范围

NOKC1系列切换电容接触器用于接通和分断交流50Hz、额定电压至400V、额定控制容量至90Kvar的低压电网中的无功功率补偿电容器,并能有效抑制接通电容器瞬间所出现的涌流,特别适用于带有微机控制的无功功率自动补偿电容器柜中。
该产品符合GB 14048.4《低压开关设备和控制设备低压机电式接触器和电动机起动器》标准。

工作条件
1、环境温度:-5℃~+40℃,且24h内平均值不超过+35℃。
2、海拔高度:安装地点的海拔高度不超过2000m。
3、相对湿度:安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低的温度下可允许有较高相对湿度,最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%。由于温度变化在产品上发生的凝露的情况,必须采取措施。
4、污染等级:Ⅲ级。
5、安装类型:Ⅲ。
6、安装条件:安装面与垂直面的倾斜度不大于±5°。

型号及含义


特 点
1、NOKC1系列切换电容接触器是默顿与德国技术合作开发生产;
2、接触器为积木式,电阻电路部分在主电路部分的上方,电阻电路为三路,主触头设计合理,单独负荷,工作可靠;
3、触头、外壳等主要部件采用进口材料,使用寿命更长、可靠性更佳;
4、辅助触头选用进口的非线性电阻材料,可有效的将电容器投入时出现的涌流限制在额定电流的20倍以内;

原 理
图C1-1为NOKC1系列切换电容接触器原理图,虚线以上为通断电容器电路,虚线以下为并联电容器组,串联电阻的接触头为电阻切合电路,当接触器的电磁线圈通电时,电阻切合电路提前接通,电流通过电阻向电容器充电,会出现一个高频合闸电流,电流经过电阻抑制电容器合闸电流,随后主触头闭合承载电容电流;电阻切合电路断开,退出运行。
图C1-2为NOKC1系列切换电容接触器内部电路连接及接线端子标志。

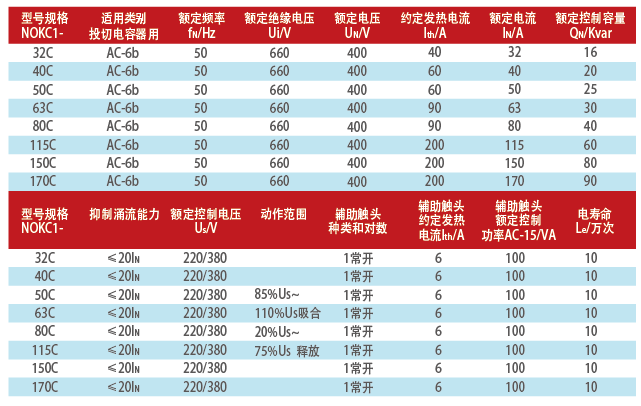

技术参数

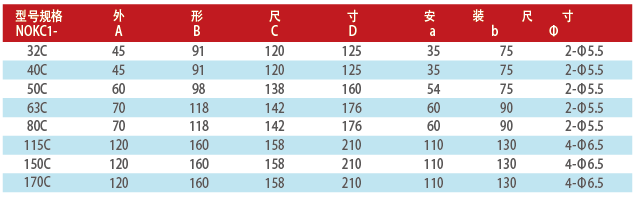

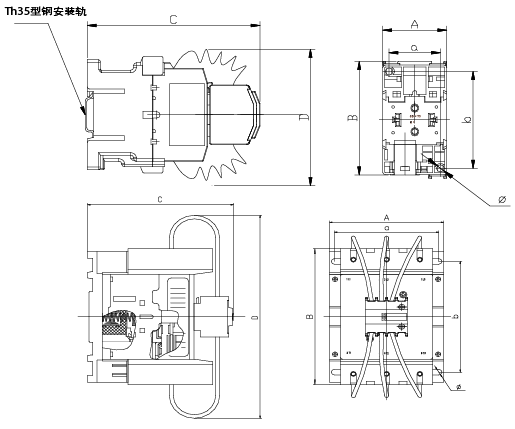

外形尺寸与安装尺寸



安装与调试

1、安装前应注意:确认接触器零部件无损伤,性能良好;接触器铭牌及线圈标志与使用的正常工作条件一致;接触器的绝缘电阻应不小于1.5MΩ, 如达不到应进行干燥处理。
2、安装时应注意:按规定的正常位置安装,安装完毕后应检查电阻引线的相间电气间隙是否大于10mm。
3、运行中定期检查维护:检查周期视工作条件而定,检查时应切断电源。
注意:1.本产品不适用于负荷波动速度快的用电场所的电容器组的投切。
           2.若用户现场存在高次谐波,则需串联抑制谐波的电抗器。
