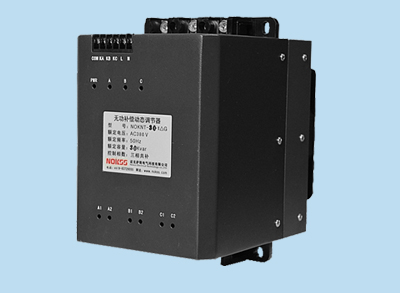

  • 产品名称: NOKNT系列动态补偿调节器
  • 浏览次数:

主要用途与适用范围

NOKNT系列动态无功补偿投切调节器是一种新型的用于低压无功功率补偿装置中对低压并联电容器进行快速过零投切的电子型功率器件,是目前用于电容器快速投切的理想器件。
本产品可安装在低压无功补偿电容柜内或其它适当位置。

功能特点
采用进口过零触发芯片,控制可控硅电压过零时导通,电流为零时切除,确保投入电容无涌流;
采用优质可控硅投切,反向耐压1800V,经过多年运行证明质量可靠;
使用寿命长达10万小时以上,免维修,投入时间t<20ms;
结构设计合理,接线简单,安装调试方便,可三相和分相补偿;
可接于电容器角外实现三相两控,也可接于电容器角内实现三相三控;
采用了有效的保护电路,提高了调节器的抗谐波能力;
采用了温控技术,可靠保证可控硅在规定温度范围内工作,当有元件出现故障时或某种原因造成散热器温度超标时,开关会自动退出,有效保护可控硅不损坏;
充分采用集成电路,尽量减少分立元件,使得开关体积尽可能合理并减小,可使整个柜体的成本降低;
抗干扰电路设计,提高了开关的抗干扰能力,有效防止误触发引起可控硅击穿故障;
自动均衡电容电位,解决投切过程中出现的缺相问题;
电子放电电路,加快电容放电。

工作条件
1、环境温度:-5℃~+55℃。
2、海拔高度:安装地点的海拔不超过2000m。
3、相对湿度:安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低的温度下可允许有较高相对湿度,最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%。由于温度变化在产品上发生的凝露的情况,必须采取措施。
4、污染等级:Ⅰ级。
5、周围环境要求:
不允许有较强的振动与冲击;不允许有腐蚀金属和破坏绝缘的气体及导电介质存在;无含有爆炸危险的介质; 无导电尘埃,无雨雪侵袭及严重的霉菌存在。
6、运输、存储环境条件:
环境温度:-40℃~+70℃。
7、安装条件:安装面与垂直面的倾斜度不大于±5°。
注意:在电能质量通常不达标的场合,开关应与适当电抗率的电抗器配合使用。

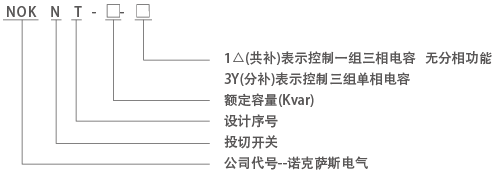

型号及含义

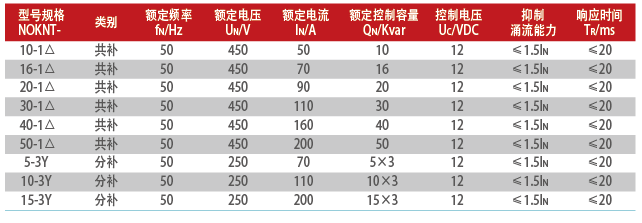

技术参数

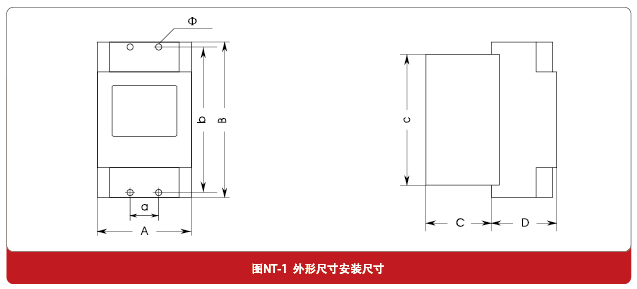

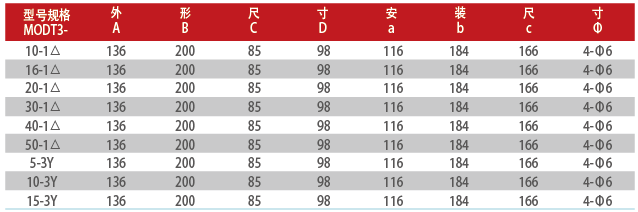

外形尺寸与安装尺寸

调节器的安装可采用两种方式:
其一是安装在补偿装置的安装板上,安装板的开孔尺寸见图T3-1。
其二是安装在补偿装置的条架上。因调节器有散热器,散热器下有带温度控制的风扇。为便于通风散热,安装时应使进线端在上,出线端在下,并应在散热器和风扇部位留有风道。




使用指南
1、 共补开关控制的电容器,采用三相“△”形接法的电容器,控制信号为一个,同时导通ABC三相;分补开关控制的电容器,采用“Y”形接法的电容器,控制信号为三个,分别导通ABC三相。

2、 开关的接线端子,主端子最大可连接25mm2的绝缘导线,要求导线的连接必须使用接线端头。

3、 开关主电路板连接导线截面均额定相电流的1.5倍进行选择。

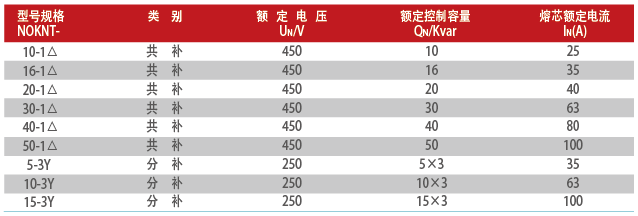

4、 保护器件建议选用NGT快速熔断器;熔断器融芯的额定电流按下表进行选择。

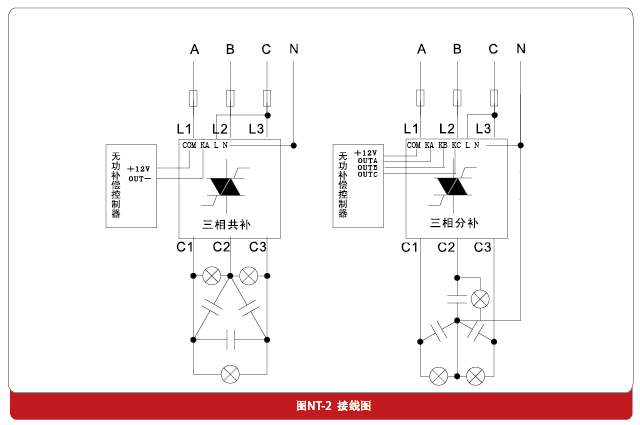

接线图
