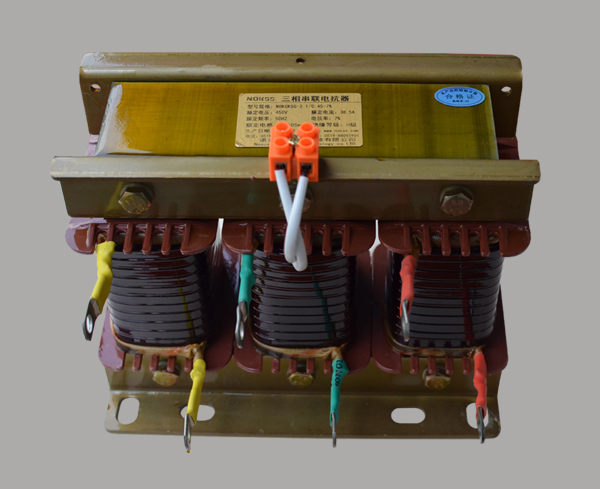

  • 产品名称: NOKCKSG系列三相串联电抗器
  • 浏览次数:

主要用途与适用范围
随着电力电子技术的广泛应用和发展,供电系统中增加了大量的非线性负载,如低压小容量家用电器和高压大容量的工业用整流设备、变频设备,这些非线性负荷的工作会使电网电流、电压波形发生畸变,从而引起电网的谐波“污染”。谐波污染严重影响了无功补偿设备的安全运行。在并联电容器的回路中串联适当电抗率的电抗器是解决谐波放大保护电容器非常有效和可行的方法。串联电抗器的主要作用是抑制高次谐波和限制电容器的合闸涌流,防止谐波对电容器造成危害,避免电容器装置的接入对电网谐波的过度放大和发生危害系统安全运行的谐波谐振。

功能特点

1、用于低压无功补偿装置中,与电容器相串联,能有效的吸收电网谐波,抑制电容器的合闸涌流,保护电容器组,提高设备运行的可靠性。
2、铁芯采用优质低损耗进口冷轧取向硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗器气隙在运行过程中不发生变化;
3、线圈采用漆包线绕制,排列紧密且均匀,外表不包绝缘层,具有极佳的美感且有较好的散热性能;
4、电抗器的线圈和铁芯组装成一体后经过预烘→浸漆→热烘固化这一工艺流程,采用H级浸渍漆,可大大减小运行时的噪音。
5、电抗器外露部件均采取防腐蚀处理,引出端子采用镀锡铜管端子;
6、该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点。
7、可给客户提供温控器接点。

使用条件
1、环境温度
周围空气温度不得超过+40℃,而且在24 h周期内其平均温度不得超过+35℃。
周围空气温度的下限为-25℃。
2、相对湿度
空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%。在较低温度时允许有较大的相对湿度。例如+20℃时相对湿度为90%。但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。
3、海拔高度
安装场地的海拔高度不得超过2000 m。
4、周围环境要求:
不允许有较强的振动与冲击;不允许有腐蚀金属和破坏绝缘的气体及导电介质存在;无含有爆炸危险的介质;无导电尘埃,无雨雪侵袭及严重的霉菌存在。
5、振动
安装地点的振动条件:振动频率范围为10~150 Hz,最大振动加速度不大于5 m/s2。

规格型号

技术参数
1.额定电压: 0.4kV、0.45kV、0.525kV、0.66kV;
2.电抗器的电抗率: 4.5%、5%、6%、7%、12%、13%、14%;
3.绝缘水平: 3kV/min;
4.电抗器温升: ≤70K;
5.电抗器噪声: ≤45dB;
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行;
7.电抗值线性度:在1.8倍额定电流下的电感值的偏差不超过-5%;
8.三相电抗器的任意两相电感值偏差不大于±3%;

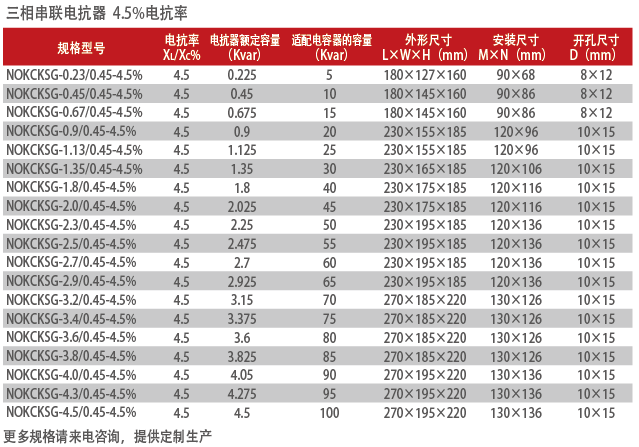

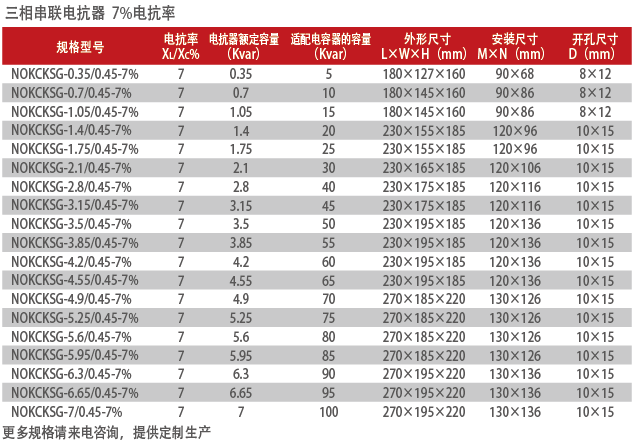

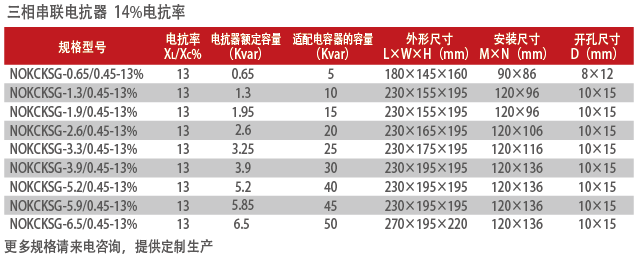

主要规格参数
