概述
NOK-SVG静止无功发生装置，通过外部电流互感器，实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，PWM发生器发出信号控制内部IGBT，是逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的要求。

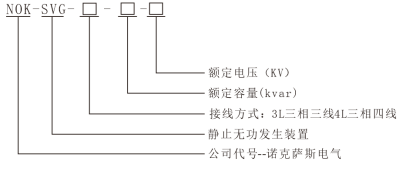

产品型号

技术特点

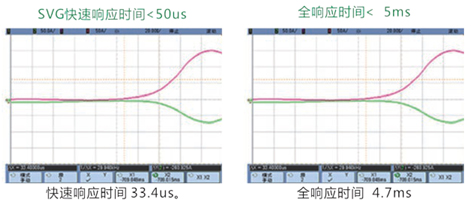

急速响应时间：SVG全响应时间≤5ms,动态响应时间≤50µs,特别适合负荷快速变化的场合。

双向无级补偿：SVG无功补偿装置可动态双向连续调节无功功率，从额定感性工况到额定容性工况连续输出无功。
精度高：cosφ≥0.99，无过补、欠补。
可靠性高：成熟技术平台，高可靠性器件；过压、欠压、过温、过载等保护。
人机友好：7寸彩色触摸屏，便于操作；电能质量波形、数据实时显示；500条事件记录。

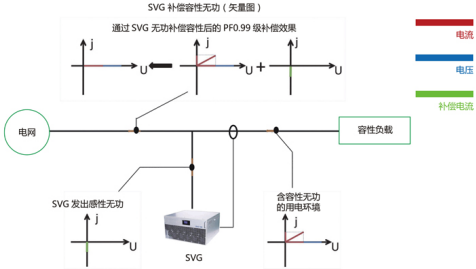

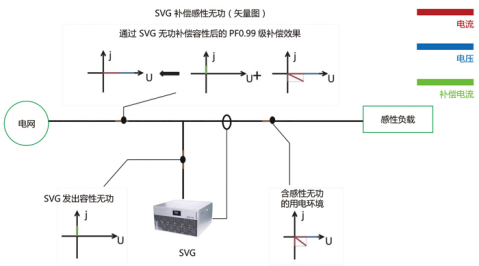

工作原理图
